Где в дата-центре холод критичен и чем грозит сбой
Дата-центр — объект непрерывного охлаждения: серверное оборудование выделяет тепло круглосуточно, и отвод этого тепла определяет надёжность и стоимость эксплуатации.
/ отраслевые решения
PUE и счёт за электричество
Охлаждение — крупнейшая статья энергопотребления после ИТ, каждая доля PUE = миллионы рублей в год.
Чиллеры NCT с фрикулингом
Бесперебойность 24/7/365
Отказ охлаждения перегревает стойки за минуты, нужны N+1/2N и плавный переход на резерв.
Мультимодульные чиллеры NCT
Фрикулинг в климате РФ
Большую часть года температура воздуха ниже уставки — без свободного охлаждения компрессоры жгут деньги.
Чиллеры NCT с фрикулингом / драйкулеры
Утилизация тепла серверов
Сброс тепла ЦОД уходит в атмосферу — упущенный ресурс для холода и ГВС.
АБТН / АБХМ Thermax на бросовом тепле
Скорость ввода очередей
ЦОД растут модулями, для масштабирования нужны решения заводской готовности без останова залов.
АБТН / АБХМ Thermax на бросовом тепле
Линейка оборудования для дата-центра любого масштаба
От утилизации тепла до точного технологического охлаждения
семь типов оборудования на один хладоцентр.
/ оборудование
АБХМ Thermax
Холод из бросового тепла — пар, горячая вода, выхлоп ГТУ/ГПУ; тригенерация
350 кВт – 14 МВт
Чиллеры NCT
Точное охлаждение технологических и замкнутых контуров, КИПиА, климат
50 кВт – 4,2 МВт
Драйкулеры NCT
Сухое охлаждение масляных
и водяных контуров без расхода воды
50 кВт – 4,2 МВт
Градирни открытые NCT
Охлаждение оборотной воды и конденсаторов
от 100 кВт

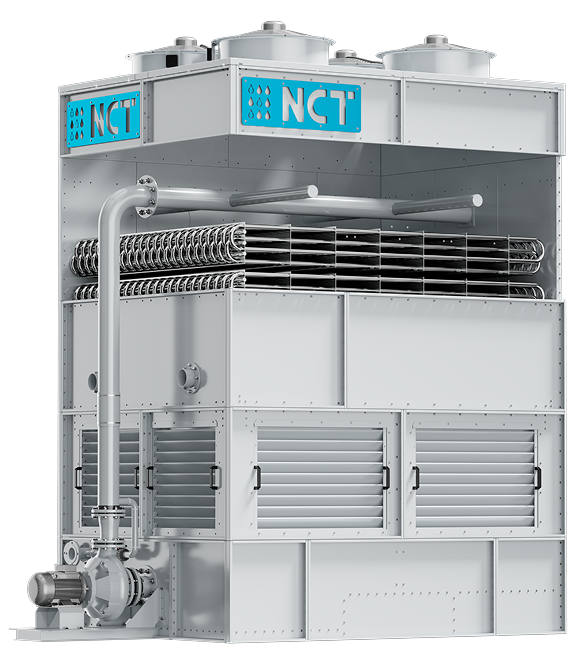

Градирни закрытые NCT
Замкнутые контуры без контакта с атмосферой
от 100 кВт
Насосные группы
Гидравлическая обвязка и диспетчеризация хладоцентра
под проект
АБТН Thermax
Тепло из бросового тепла → 60–90 °C (отопление, ГВС, технология)
от ~0,5 МВт
Ежегодная экономия
эксплуатационных затрат
эксплуатационных затрат
~42,5
млн. руб.
Дополнительные вложения
в АБХМ против чиллера
в АБХМ против чиллера
~45
млн. руб.
Простой срок окупаемости
станции холодоснабжения
станции холодоснабжения
~1-1,5
года
Быстрая окупаемость достигается благодаря: бросовому теплу
площадки — пар, горячая вода или выхлоп — уже оплачено основным процессом. Для АБХМ оно стоит ~0 ₽. Компрессорный чиллер
за тот же холод жжёт электричество по полному тарифу.
Допущения усреднённые: Q 5 000 кВт, 7/12 °C, электроэнергия 7,5 ₽/кВт·ч, газ 7 ₽/м³, COP чиллера 3,96, COP АБХМ 1,4. Точный расчёт с профилем нагрузки, тарифами объекта и NPV/IRR — в индивидуальном ТЭО.
Иллюстративный расчёт станции 5 МВт методом простого срока окупаемости: доплата за АБХМ против чиллера делится на годовую экономию.
Менеджер Дмитрий рассчитает окупаемость для вашего производства
Экономьте до 42,5 млн руб. в год
на эксплуатационных расходах
/ экономика окупаемости
Показатель
Чиллер
АБХМ
Электрическая мощность привода
1 261 кВт
230 кВт
Тепло на привод АБХМ (бросовое)
-
3 571 кВт · ≈ 0 ₽
Часы работы
5 500 ч/год
5 500 ч/год
Годовые затраты на энергию
52,0 млн. руб.
9,5 млн. руб.
Проектируем, производим, монтируем и обслуживаем
весь контур холодоснабжения объекта: от свободного охлаждения закрытыми градирнями и драйкулерами
до чиллеров с фрикулингом и абсорбционных
машин Thermax на бросовом тепле.
Собственное производство — в Санкт-Петербурге,
по стандарту ISO 9001, с собственными ОТК, НИОКР
и испытательной лабораторией. Большой склад
комплектующих в России. Среди реализованных
проектов — объекты Газпрома и Росатома.
«Энергия холода» — инжиниринговая компания полного цикла. Мы реализуем как комплексные
проекты по холоду, так и работаем по каждому
направлению отдельно.
/ о компании
Единственная в России и СНГ компания со статусом члена Института технологий охлаждения (CTI, США) по адиабатическому охлаждению.
85%
локализация производства
комплектующих
> 100
моделей градирен
и чиллеров в линейке
> 5 000
объектов вводим в эксплуатацию в год
16 лет
на рынке промышленного
холодоснабжения
холодоснабжения
Завод-изготовитель,
а не перекупщик
а не перекупщик
Всё оборудование хладоцентра собственного производства: рублёвые цены, свой ЗИП и гарантия характеристик, а не обещания перекупщика.
/ почему нас выбирают
Все в одном договоре
Проектирование, производство, монтаж, пусконаладка и сервис первого года — один ответственный за результат. Возможна приёмка на заводе.
Сервис завода-изготовителя
Запчасти на собственном складе, инженер завода выезжает на объект. Сервис в рублёвом контуре, без зависимости
от поставок из Китая или Турции.
Сконструировано под климат России
Машины спроектированы и собраны
под наш климат и режим 24/7. ISO 9001, антикоррозийная защита, гарантия
от коррозии 10 лет.
Гарантия качественного подбора
Оборудование выдаёт заявленные
в расчёте параметры, если нет — чиним или меняем. Гарантия характеристик
со 100%-точностью подбора.
Рассчитать окупаемость
внедрения оборудования
внедрения оборудования
Оставьте заявку в форме ниже или напишите
в мессенджер и наши специалисты свяжутся с вами для консультации
Моноблочный чиллер
тип NASA со спиральными
компрессорами и воздушным конденсатором
компрессорами и воздушным конденсатором
Менеджер Дмитрий рассчитает
окупаемость для вашего производства
От заявки до сервиса
— один подрядчик
— один подрядчик
Не перекидываем ответственность между проектировщиком, поставщиком и монтажниками. Весь путь ведём сами.
/ как мы работаем
Заявка и брифинг
Разбираем контуры, нагрузки, режимы, что есть по бросовому теплу.
Расчёт и подбор
Считаем мощность под ваше техническое задание. Даём ТЭО с окупаемостью.
Проектирование
Наши специалисты приступают
к проектированию схем, обвязок, диспетчеризации под ваш объект.
Производство
Производим оборудование
на нашем заводе в СПб, ОТК, приёмка с вашим участием.
Монтаж и пусконаладка
Инженеры завода с допусками, производят ПНР на вашем объекте. Ввод в эксплуатацию.
Сервис
Гарантийный контроль и сервисное обслуживание. Комплектующие
на складе, выезд в течение суток
Решение принимает не один человек. Отвечаем на популярные вопросы.
Главный инженер, энергетик, финансист, закупки, эколог, эксплуатация — у каждого свой вопрос. Собрали их в одном месте.
/ отвечаем специалистам
Финдиректор
АБХМ дороже на входе — окупится ли?
На 1000 кВт холода сама АБХМ потребляет ~50 кВт электроэнергии против ~300 кВт у компрессорного чиллера. На бросовом тепле эксплуатационные затраты ниже на 40–60 %, не растёт плата за присоединённую электрическую мощность. Простой срок окупаемости — от 1 года на бросовом тепле.
Главный инженер
В АБХМ — лотковая раздача бромида лития или форсунки? Что надёжнее против кристаллизации?
В АБХМ Thermax — лотковая система раздачи LiBr самотёком, без форсунок. Именно форсунки у дешёвых аналогов засоряются и текут, вызывая кристаллизацию и останов. Лоток держит работу 24/7 даже при сбое питания. Трубы генератора — нержавейка SS-430 Ti, ресурс 25+ лет.
Главный энергетик
АБХМ — а если бросового тепла на площадке не хватит или оно нестабильно?
Подбираем АБХМ под реальный профиль пара/горячей воды/выхлопа. Где тепла мало — гибрид: АБХМ закрывает базовую нагрузку на бросовом тепле, компрессорный чиллер добивает пики. Резерв N+1 закладываем на этапе проекта.
Отдел закупок
АБХМ Thermax и градирни NCT — импорт, санкции, цена в валюте, ЗИП?
Цена в рублях. По АБХМ — эксклюзивный сертифицированный сервис Thermax в РФ через «Энергию Холода»: склад ЗИП в России, выезд 24–48 ч, контроллер Siemens русифицирован. Градирни, драйкулеры и обвязка — собственное производство NCT, до 85 % комплектующих РФ.
Технический директор
Китайская АБХМ (Broad) дешевле на 15–25 % — там же тоже форсунки, зачем переплачивать?
У дешёвых АБХМ — именно форсунки распыления LiBr (засоряются), генератор из углеродистой стали и минимум холода +4…+5 °C без сервиса в РФ. Thermax: лотковая раздача без форсунок, нержавейка SS-430 Ti, холод до −5 °C и сервис на месте. Разница окупается отсутствием простоев.
Тендерный комитет
Кто отвечает за весь хладоцентр — АБХМ, градирни, обвязку, монтаж?
Один договор на весь хладоцентр: АБХМ Thermax, градирни/драйкулеры NCT, насосная обвязка, проект, шеф-монтаж и пусконаладка. Один ответственный — «Энергия Холода». Гарантия выхода на паспортные характеристики, банковская гарантия исполнения и возврата аванса.
Главный инженер
АБХМ — габариты, место, и нужна ли отдельная градирня для отвода тепла?
Да: АБХМ всегда работает в паре с контуром отвода тепла — закрытой/открытой градирней NCT, это закладывается в проект. Сама машина безвибрационная, размещается в энергоцентре или на площадке; компоновку АБХМ + градирня оптимизируем под ваше место.
Эколог
АБХМ — какой хладагент и сорбент, что с экологией?
В АБХМ хладагент — вода (R718), сорбент — бромид лития. Озоноразрушающий и парниковый потенциал нулевые, среда негорюча. Утилизация бросового тепла снижает теплосброс в атмосферу и углеродный след.
Эксплуатация
АБХМ — как ведёт себя на частичной нагрузке и зимой?
АБХМ Thermax плавно регулируется в диапазоне 20–100 % со стабильным тепловым коэффициентом. Зимой нагрузка на холод ниже, а часть тепла можно вернуть в контур ГВС/отопления — общий КИТ площадки растёт.
Наше оборудование уже работает на объектах отрасли
Реальные объекты из референс-листов «Энергии Холода»
/ реализованные объекты
Центр обработки данных интернет-провайдера
Ленинградская область
Центр обработки данных ИТ-компании
Республика Марий Эл
Майнинг-ферма в Томской области
Томская обл.
Майнинг-ферма в Самаре
Самарская обл.
О чём обычно переживают
перед заказом
перед заказом
/ частые страхи
Оборудование не выйдет на проектную мощность
НИОКР-отдел не только считает, но и испытывает: каждая машина проходит ОТК, ключевое оборудование — математическое 3D-моделирование и испытательный стенд. Гарантируем выход на паспортные характеристики, а не «по теории»
Сорвёте сроки из-за санкций
Оборудование собирается из отечественных компонентов, до 85% — РФ. Собственное производство и склад ЗИП более 2000 м² с расходниками и запчастями под поставляемое оборудование.
Сломается / развалится через пару лет
Марка NCT с 2014 г., объекты Росатома, Газпрома, Сибура, 50+ благодарственных писем. В сборке — подшипники SKF, без саморезов и чёрной окрашенной стали; гарантия от коррозии 10 лет.
На объекте не найти сервисного специалиста
Оборудование рассчитано на обслуживание силами персонала заказчика — проводим обучение. Плюс собственная сервисная служба ЭХ с выездом на объект и доступ к крупнейшей сервисной сети РФ.
Дорогая пусконаладка
Наш ПНР не самый дешёвый, потому что инженеры — высококвалифицированные, с допусками ОТ/ПБ и современным диагностическим оборудованием. Качественная ПНР = надёжный запуск без переделок.
На рынке найдём дешевле
При честной производительности цена сопоставимого оборудования примерно одинакова. Если подбор идёт только по цене (за счёт заниженных характеристик) — мы в такой закупке не участвуем.
Большое энергопотребление
Снижение энергопотребления — приоритет разработки. Тип вентилятора (осевой/ центробежный) и схему подбираем под задачу. Максимальная экономия — АБХМ на бросовом тепле: ~5 кВт вместо ~300 кВт на 1000 кВт холода.
Почему гарантия всего 12 месяцев?
Гарантия отсчитывается с момента ПНР — оборудование можно хранить до запуска. Доступна расширенная гарантия — в среднем ~2% от стоимости за каждый дополнительный год.
Кто спроектирует комплексное решение?
«Энергия Холода» — инжиниринг полного цикла, берём проект на себя. Если проектирует сторонняя компания — делимся принципиальными схемами обвязки
